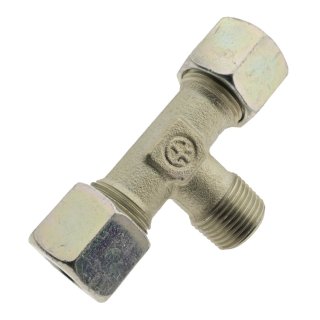

T Klemmringverschraubung G / R Gewinde T Stück Verschraubung Edelstahl NC leichte Baureihe
Klemmringverschraubung: T Stück
Gewindeausführung: G Gewinde / R Gewinde je nach Auswahl
Baureihe: leichte Baureihe
Material: Edelstahl NC
Druckangabe:
6L - 18 L max 315 bar
22 L - 42 L max 160 bar
Druckangabe für ruhende Belastung bei Edelstahl 20°C. Bei Edelstahl ist bei Temperaturen > 20°C ein Korrekturfaktor gemäß nachstehenden Angaben zu berücksichtigen.
-60°C - +20°C Faktor 1,0
+60°C Faktor 0,95
+100°C Faktor 0,89
+200°C Faktor 0,80
+300°C Faktor 0,71
+400°C Faktor 0,67
Funktion:
Schneidring-Rohrverschraubungen nach EN ISO 8434-1 / DIN 2353 dienen als form- und kraftschlüssige Hochdruck Verbindungen. Beim Anzug der Überwurfmutter verjüngt sich der gehärtete Schneidring (ungehärtet bei NC-Verschraubungen) und schneidet in das Rohr ein. Vor der Schneidkante wird ein deutlich sichtbarer Wulst erzeugt. Für einen korrekten Sitz des Schneidringes ist es wichtig, dass das rechtwinklig abgetrennte Rohr am Konusanschlag anliegt. In der Endphase des Einschneidvorganges wird bedingt durch den Winkel der Schneidkante eine Kaltverfestigung der Einschneidstelle am Rohr bewirkt. Durch die konstruktive Formgebung des Schneidringes wird die Einschneidtiefe begrenzt und verhindert so, dass Rohre mit geringen Wandstärken durchgeschnitten werden. Die Verbindung der Schneidringverschraubung kann beliebig oft gelöst und wieder montiert werden.
Anwendungsbereich:
Edelstahl-Schneidringverschraubungen werden unter anderem eingesetzt im chemischen und petrochemischen Apparateund Anlagenbau, der pharmazeutische Industrie, in der Papier- und Kunststoffindustrie, in Hafen- und Schleusenanlagen, dem Schiffsbau und der Luftfahrt, dem Offshore-Anlagenbau, der Mess- und Regeltechnik, sowie bei hydraulischen Anlagen mit erhöhter korrosiver Beanspruchung.
Lieferumfang:
1x T Stück Klemmringverschraubung, je nach Auswahl
