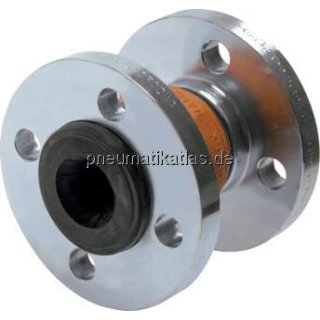

Kompensator, DN175-PN16 (DIN), Butyl (CIIR)
Artikelnummer: KOMFL 175-LE
Alte Artikelnummer: KOMFL 175 LE
Artikelbeschreibung
Ausführung:
Flachgewellter, formgepresster Gummibalg,
gut elastisch mit Druckträger aus Synthesefaser
(Hochtemperaturausführung: Stahlcord)
und drahtverstärktem Gummi-Flanschbund
(selbstabdichtend),
beidseitig drehbare Stahlflansche
Ausgleichsfähigkeit:
axial (Stauchung / Streckung),
lateral (seitlicher Versatz),
angular (Winkelabweichung)
Werkstoffe:
Balg: EPDM
(heißwasser-, säure-, und laugenbeständig),
Flansche: RSt 37.2 galvanisch verzinkt
Temperaturbereich:
max. +90°C
(Hochtemperaturausführung: max. +110°C),
ab +60°C reduzierte Betriebsdrücke
Betriebsdruck (Standard):
bis +60°C: 16 bar,
+80°C: 11 bar,
+90°C: 6 bar,
Berstdruck: 48 bar
(Bei stoßweiser Belastung ist der max. Betriebsdruck 30% niedriger anzusetzen)
Betriebsdruck (Hochtemperaturausführung):
bis +60°C: 16 bar,
+80°C: 14 bar,
+90°C: 12 bar,
+100°C: 10 bar,
+110°C: 6 bar,
Berstdruck: 48 bar
(Bei stoßweiser Belastung ist der max. Betriebsdruck 30% niedriger anzusetzen)
Achtung:
Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!
Optional:
Balg aus EPDM,
Hochtemperaturausführung (+110°C)-HT,
Balg aus NBR,
ölbeständig -B,
Balg aus NBR,
ölbeständig,
Hochtemperaturausführung (+110°C)-BHT,
Balg aus Butyl (CIIR),
für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE
Eigenschaften
Flanschanschluss DN175-PN16 (DIN)
Ausführung Balg Butyl (CIIR)
DN [mm] 175
Betriebsdruck [bar] 0 - 16
Axial-Stauchung [mm] 40
Axial-Streckung [mm] 10
Lateral-Versatz [mm] 15
Winkelabweichung [°] 10
L [mm] 150
B [mm] 22
D [mm] 315
Di (± 3) [mm] 176
Weitere Informationen zu KOMFL175-LE
GTIN 4050571444471
Zollwarennummer 40169991
RoHS konform Ja
